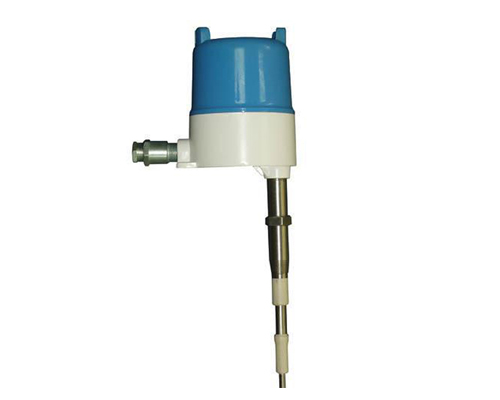

FXHT射頻導納液位計

FXHT射頻導納液位計

一、產品介紹

      FXHT係列射頻導納液位計為通用型物位儀表，主要用於連續液位的測量及各種自動化控製。產品廣泛應用於石油、化工、電力、冶金、食品、輕工等各大行業中。本液位計有一個電路單元和一套防爆外殼及杆式或纜式傳感元件組成。傳感器有多種型號可選，儀表有整體或分體安裝。

二、測量原理

      射頻導納是一種從電容式發展起來的，防掛料、更可靠、更準確、適用性更廣的新型物位控製技術，是電容式物位計的升級。所謂射頻導納中“導納”的含義為電學中阻抗的倒數，它有電阻性成份、電容性成份、電感性成份綜合而成，而射頻即無限點波譜，所以射頻導納可理解為用高頻無限電波測量導納。

      儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時導納值響應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。

三、產品特點適用性強

      ①可測量液位和料位，可滿足不同溫度、壓力、介質的測量要求，並可應用於腐蝕、衝擊等惡劣條件場合防掛料。

      ②特有的電路設計和傳感器結構使其測量可以不受傳感器掛料的影響，無需定期清潔，避免誤測量，免維護。

      ③測量過程無可動部件，不存在機械件損壞問題，無需維護。

      ④接觸式測量，抗幹擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響，準確可靠。

      ⑤測量多樣化，使測量更加準確，測量不受環境影響，穩定性高，使用壽命長。

二、技術參數

供電電源：DC24V/220VAC ，輸出兩線製4～20mA信號

溫度：-40℃～75℃

響應時間：0.5～30S

可調精度：±1%（標準條件下） 負載影響0.2%（較大負載）

量 程：100000mm（不同傳感器較大量程不同）

靜電火花防護：10A（標準），射頻防護可內置濾波器電氣接口M20×1.5分體電纜長度
