平板水位計

平板水位計

一、產品介紹

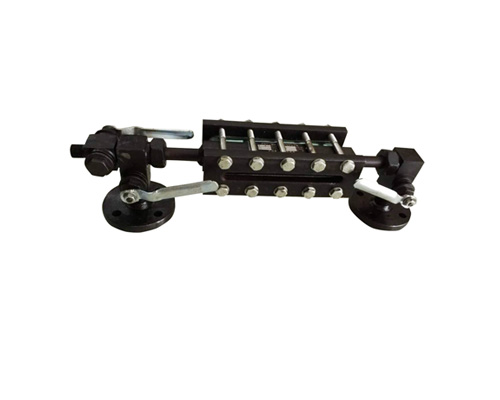

     UBG型玻璃板液位計是在吸收國外同類產品的功能、優點的基礎上研製生產的隻讀式儀表，用來隻讀指示容器中的液位高度，適用於各類承壓（高溫）容器（如蒸汽鍋爐等）。此液位計具有觀察水位清晰、結構緊湊、安全可靠等優點，廣泛應用於石油、化工等行業。

二、結構原理

     液位計由主體、蓋板、上下針形閥、玻璃板、連接法蘭（或螺紋）等部件組成。連接法蘭（或螺紋）與容器構成連通器，透過玻璃板即可直接觀測容器內液體的高度。在上下針形閥內裝有安全鋼球，以防止玻璃板意外損傷時，鋼球在壓力的作用下啟動封閉液體通道，起到自動封閉作用，確保工作人員安全操作。

三、技術參數

測量範圍：500、800、1100、1400（非標可定做）

工作壓力：≤30.0MPa

工作溫度：≤450℃

伴熱蒸汽壓力：≤0.6MPa

連接法蘭標準：DN20、DN25/HG20592-97

鋼球自封壓力：≥0.3MPa

接液材質：Q235—A碳鋼、不鏽鋼
