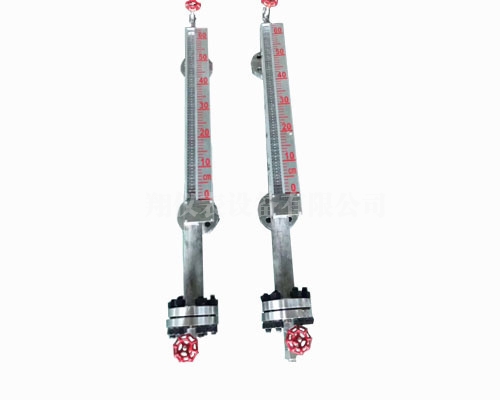

磁翻板襯四氟液位計的結構原理與特點

磁翻板襯四氟液位計可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控製的需要。也可以配合磁性控製開關或接近開關等使用，對液位監控報警或對進液出液設備進行控製。

儀表結構按功能分基本型（僅有現場顯示），帶控製開關型和帶變送器型等三種形式。 儀表根據浮力原理，在測量管內浮標隨液位升降而上、下移動，浮標內的磁鋼通過磁耦合驅動雙色薄片翻轉來顯示液位高度（白色為氣相，紅色為液相）。

在基本型測量管外側加裝上、下限控製開關（幹簧管），當浮標上、下移動到設定控製限位置時發出接點開關信號。 帶變送器結構，在基本型測量管外側加裝一套變送器，當浮標上、下移動驅動變送器中傳感元件（幹簧管）釋放，從而改變與液位成比例的電壓信號，該電壓信號經轉換成4～20mADC信號輸出，遠傳到控製室二次儀表進行顯示，實現自動控製。

磁性報警開關磁性報警開關是一種小巧型外貼式報警裝置，它可安裝在液位測量管，任意報警點位置，當管內液麵到達設置報警點時，管內磁性浮子與磁開關接近，從而使磁開關輸出一個開關信號，達到報警控製的目的。磁開關有常開、常閉，兼容型，可任選。

適合容器內液體介質的液位、界位的測量。除現場指示外，還根據要求配遠傳變送器、報警開關、控製開關，檢測功能齊全。磁翻板襯四氟液位計指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量範圍大，不受貯槽高度限製。指示機構與被測介質完全隔離、因而密封性高、使用安全。結構簡單，安裝方便，維護費用低。耐腐蝕，無需電源、防爆
