UHZ-517係列磁性翻板液位計廠家概述及使用說明

一、UHZ-517係列磁翻板液位計概述：

　　　UHZ-517係列磁翻板（磁翻柱）液位計儀表可用於各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。該係列的液位計可以做到高密封，防泄漏和適用於高溫、高壓、耐腐蝕的場合。它彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量範圍大。磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有較好的可靠性和抗腐蝕性能

　　　根據用戶需求選配磁性液位開關，可實現液位或界位的上、下限報警和控製。配上LB型液位變送器，可將液位信號轉換成二線製4～20mADC標準信號，實現遠距離檢測、指示、記錄與控製。

 二、結構原理

　　　UHZ-517C係列側裝型磁性液位計的基本結構由磁浮子、主導管、指示器（翻板/翻柱）組成。基於旁通管原理，主導管內的液位和容器設備內的液位一致，根據阿基米德定理，磁浮子在液體中產生的浮力和重力平衡，浮子浮在液麵上，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的磁鋼通過磁耦合驅動指示器內的黃/黑翻板（紅/白翻柱）翻轉180°。當液位上升時，翻板（翻柱）由黑色轉為黃色（白色轉為紅色），當液位下降時，翻板（翻柱）由黃色轉為黑色（紅色轉為白色），指示器的黃/黑（紅/白）界位處為容器內介質液位的實際高度，從而實現液位的指示。

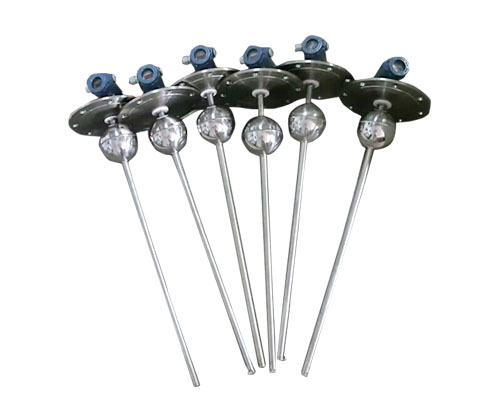

　　　UHZ-517T係列頂裝型磁性液位計是一個立管通過過程連接安裝到容器頂部，與浮子及連杆相連，浮子在容器內隨介質液位升降，並推動連杆沿液位計上下移動，連杆另一端的磁鋼通過磁耦合驅動指示器內的黃/黑翻板（紅/白翻柱）翻轉180°指示液位。

　　　UHZ-517F係列頂側型磁性液位計是被測容器中的浮子隨著液位升降，通過滑輪組件驅動液位計導管內的磁鋼上下移動，磁耦合驅動指示器內的黃/黑翻板（紅/白翻柱）翻轉 180°。

 三、磁翻板液位計使用說明：

1. 本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液 位計的正常工作；

2. 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質 情況確定；

3. 磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有旁通閥，便於檢修和清洗；

4. 介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；

5. 使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；

6. 打開底法蘭，裝入磁性浮子(注意：重端帶磁性一端向上，不能倒裝。)；

7. 調試時應先打開上部引管閥門，然後緩慢開啟下部閥門，讓介質平穩進入主導管(運 行中應避免介質急速衝擊浮子，引起浮子劇列波動，影響顯示準確性)，觀察磁性紅白球 翻轉是否正常，然後關閉下引管閥門，打開排汙閥，讓主導管內液位下降，據此方法操 作三次，確屬正常，即可投入運行(腐蝕性等特殊液體除外)；

8. 應根據介質情況，不定期清洗主導管清除雜質；

9. 對超過一定長度(普通型>4米、防腐型>2米)的液位計，需增加中間加固法蘭或耳攀 作固定支撐，以增加強度和克服自身重量；

10. 磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區 域的急速變化，影響液位測量的準確性；

11. 當配有遠傳配套儀表(BK-1開關或LB變送器 )時需做到如下幾條：

a) 應使遠傳配套儀表緊貼液位計主導管，並用不鏽鋼抱箍固定(禁用鐵質)；

b) 遠傳配套儀表上感應麵應麵向和緊貼主導管；

c) 遠傳配套儀表零位應與液位計零位指示處在同一水平線上；

d) 遠傳配套儀表與顯示儀表或工控機之間的連線適合單獨穿保護管敷設或用屏蔽二芯電 纜敷設；

e) 接線盒進線孔敷設後，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能 正常工作，接線盒在檢修或調試完成後應及時蓋上。
