90度橡膠彎頭軟連接WTX型可曲撓直角橡膠彎頭軟接頭

WTX型可曲撓橡膠彎頭可廣泛用於建築給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、製藥等行業的各種管道係統的柔性連接。WTX型橡膠彎頭結構及各部件材質基本參數nbsp;nbsp;nbsp;nbsp;項目nbsp;nbsp;nbsp

免費獲取報價 13938432039

產品詳情
谘詢留言

谘詢技術客服

產品詳情

WTX型可曲撓橡膠彎頭可廣泛用於建築給水排水、暖通空調、冶金、化工、造紙、衛生、船舶、消防、製藥等行業的各種管道係統的柔性連接。

WTX型可曲撓橡膠彎頭
WTX型橡膠彎頭結構及各部件材質

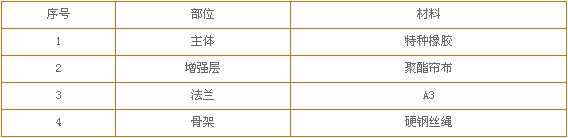

WTX型可曲撓橡膠彎頭結構圖 WTX型可曲撓橡膠彎頭各部件材質
基本參數

nbsp;nbsp;nbsp;nbsp;項目nbsp;nbsp;nbsp;nbsp;nbsp;nbsp; 型號	WTX-1	WTX-2	WTX-3
工作壓力Mpa (Kgf/cm²)	1,0 (10)	1.6 (16)	2.5(25)
爆破壓力Mpa (Kgf/cm²)	2.0(20)	3.0(30)	4.5(45)
真空度 Kpa(mm/Hg)	53.3(400)	86.7(650)	100 (750)
適用溫度	-15~+115特殊可達-30〜+250
適用介質	空氣、壓縮空氣、水、海水、熱水、油、酸、堿鐐

主要數據

公稱通徑DN		長度 (mm)	各向允許位移
mm	Inch	長度 (mm)	X	X^#	Y	r	Z	r
50	2	140	20	16	20	i 16	16	16
65	²T	140	20	16	20	16	16	16
80	3	150	20	16	20	16	16	16
100	4	160	20	16	20	16	16	16
125	5	180	20	16	20	f16	16	16
150	6	200	20	16	20	16	16	16
200	8	230	20	16	20	16	16	16
250	10	280	20	16	20	16	16	16
300	12	305	20	16	20	16	16	16
