波紋伸縮器在直埋供熱管道中的應用

nbsp;nbsp;nbsp;nbsp;近年來，波紋伸縮器在我國不同領域廣泛應用。供熱管道直埋由於其技術的Z性和施工成本低等優點而被廣泛采用，直埋管道的補償方法及其補償器也隨之被開發。用於直埋管道補償的波紋膨脹節，以其易安裝、體積小、占地麵積小，補償量大等特點而較之傳統的amp;ldquo;11amp;rdquo;型補償器等顯示出明顯的優勢。蘭州許多較大的供熱工程管網，例如己實施的二熱供熱管網以及將要建設的西熱東供管網等工程都在設計上采用了直埋管道技術。

鄭州WWW.17C久久久嫩草廠歡迎新老顧客來進行實地勘察--18595529929。

nbsp;
直埋式波紋膨脹節按補償方式分，主要有如下三種:

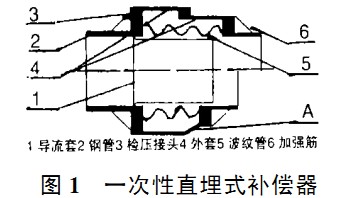

nbsp;nbsp;nbsp; 1、一次性直埋膨脹節補償器結構型式見圖1。其工作原理是，將該種產品裝在管道上後，把管道加熱到要求的溫度，管道熱伸長，波紋膨脹節補償器被相應壓縮，在此狀態下將外套4在A環縫處密封焊死，補償器成為剛性整體，不再有補償能力。工作中則由管路的拉伸amp;mdash;壓縮彈性變形進行補償，所以實質上對於管道是屬於無補償直埋。
nbsp;nbsp;nbsp; 這種類型的補償器一般補償量小，無壽命要求.無疲勞失效問題，管路不需滑動支架，造價也低。但施工中管路的加熱和補償器上A處環焊縫的焊接，增加了施工難度。

nbsp;nbsp;nbsp;

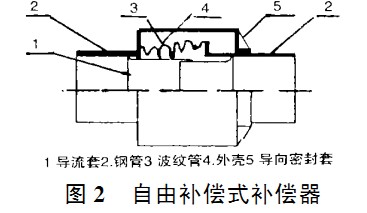

nbsp;2、自由補償直埋波紋膨脹節補償器，如圖2所示。這種結構使波紋管在外殼4的保護下實現自由伸縮補償，其他性能與非直埋波紋膨脹節補償器相同。這種補償器與一次性直埋補償器相比，管道變形應力小，安裝簡單，膨脹器有抗彎能力不考慮管道下沉的影響。缺點是由於直埋地下，要求補償器應於管道同壽命，壽命一般要求不低於20a;另外體積較大，造價高。

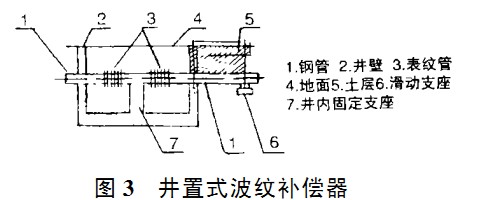

nbsp;nbsp;nbsp; 3、井置式波紋膨脹節補償器，如圖3所示。這種波紋伸縮器是將管道直埋補償器設在井內來實現自由補償的。由於管道埋在地下隨土層下沉，使管道軸線對補償器軸線產生較大偏離，嚴重的會使補償器損壞。故應對管道增加一個滑動支座，井壁做Z個滑動支座，再增加滑動支座6。支座距離井壁14D.這樣即使土層下沉也不會引起管道對波紋補償的偏離。
